АО2П (отопительные)
Описание

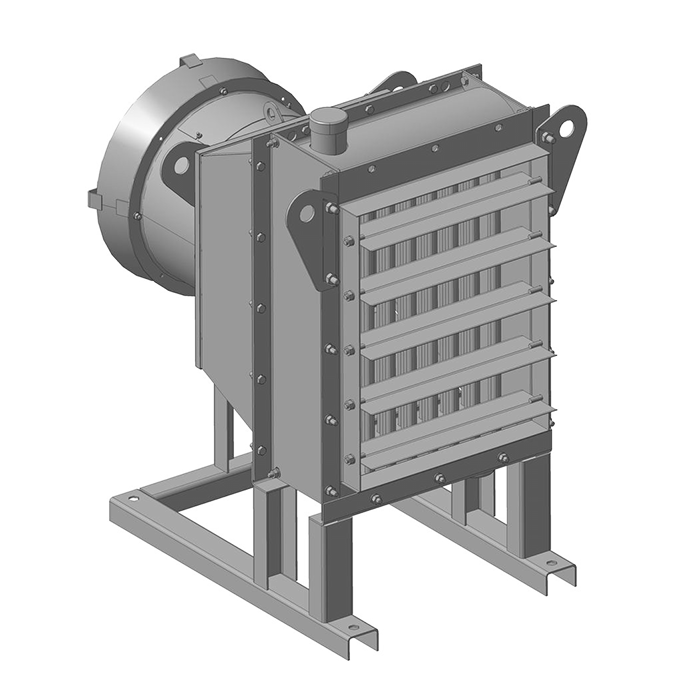

Агрегаты HIVENTO серии АО2П (отопительные) осуществляют нагрев воздуха с помощью теплоты горячей или перегретой воды, поступающей от внешних источников теплоснабжения и предназначен для воздушного отопления (в том числе и дежурного отопления) производственных помещений категории Г и Д по СНиП 2.09.02-85, технологический процесс в которых не сопровождается выделением пыли взрывоопасных газов. В воздухе не должны находиться липкие вещества и волокнистые материалы.
Агрегаты HIVENTO должны эксплуатироваться в макроклиматических районах с умеренным климатом (УЗ) категории размещения 3 по ГОСТ 15150. Температура теплоносителя не выше 1300С, давление не более 0,3 МПа. Теплоотдающие элементы калорифера выполнены из стальной трубы ГОСТ 10704 "Трубы стальные электросварные прямошовные" и алюминиевого накатного оребрения.
Модельный ряд
| Модель | Калорифер | Вентилятор осевой | Воздушный поток (м³/ч) | Произ-ть по теплу, кВт ±8% | Температура воздуха на выходе, оС | L, мм | A, мм | H1, мм | Ду | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| АО2-4П | КП-Ск 3-6 | ВО-06-300-4 (0,75/3000) | 4000 | 60 | 49 | 728 | 575 | 875 | 50 | 100 |
| АО2-6,3П | КП-Ск3-АО2 | ВО-06-300-4 (0,75/3000) | 6300 | 96 | 52 | 820 | 742 | 1000 | 50 | 130 |
| АО2-10П | КП-Ск3-АО10 | ВО-06-300-6,3 (1,1/1500) | 10000 | 140 | 52 | 955 | 866 | 1120 | 50 | 170 |
| АО2-20П | КП-Ск-3АО2-20 | ВО-06-300-8 (3,0/1500) | 20000 | 257 | 53 | 1120 | 1075 | 1580 | 50 | 300 |

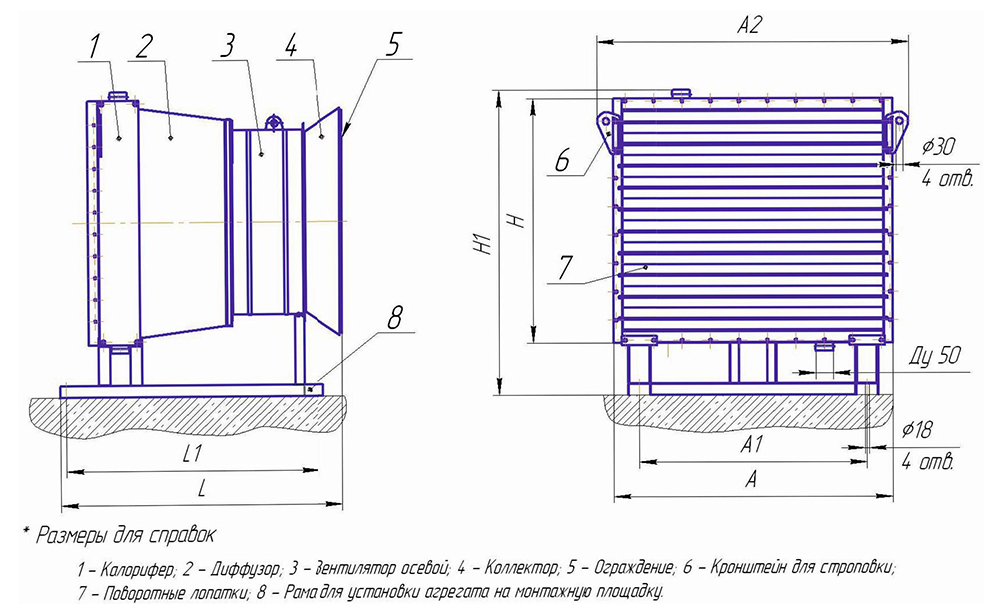

Габаритные и присоединительные размеры (чертеж)
