СТД-300М (отопительные)
Описание

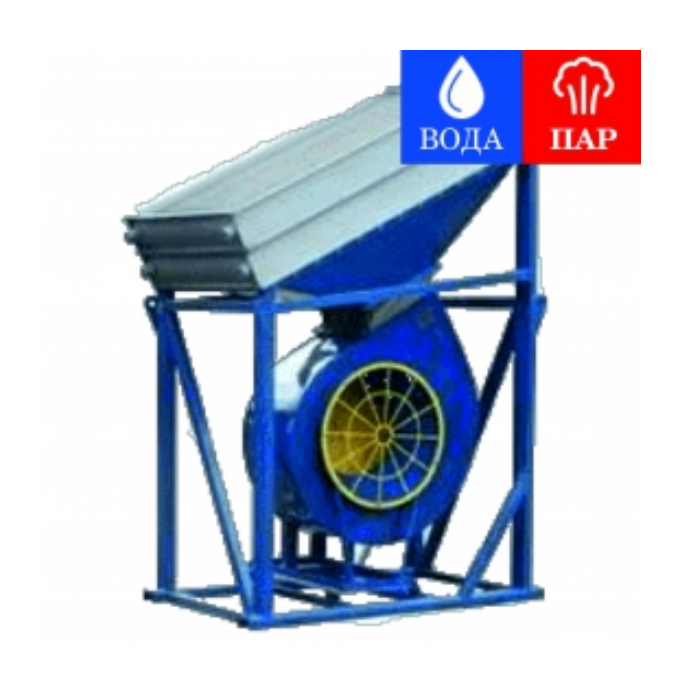

Агрегаты HIVENTO серии СТД-300М (отопительные) осуществляют нагрев воздуха с помощью теплоты горячей или перегретой воды, поступающей от внешних источников теплоснабжения и предназначен для воздушного отопления (в том числе и дежурного отопления) производственных помещений категории Г и Д по СНиП 2.09.02-85, технологический процесс в которых не сопровождается выделением пыли взрывоопасных газов. В воздухе не должны находиться липкие вещества и волокнистые материалы.
Агрегаты HIVENTO должны эксплуатироваться в макроклиматических районах с умеренным климатом (УЗ) категории размещения 3 по ГОСТ 15150. Температура теплоносителя не выше 180°С и давление не более 1,2МПа.
Модельный ряд
|
Наименование показателя |
Значение показателя |
||
|
СТД-300М-01 |
СТД-300М-02 |
СТД-300МП |
|
|
Производительность по теплу, кВт |
270+20 |
430+20 |
320+20 |
|
Производительность по воздуху, м3/ч |
16000-20000 | ||
|
Площадь поверхности теплообмена, м2 |
83,12+5% |
166,24+5% |
83,12+5% |
|
Теплоноситель |
вода | пар | |
|
Температура теплоносителя |
130/70 | 180 | |
|
Температура воздуха, на входе |
Плюс 16 |
||
|
Давление теплоносителя, не более МПа |
1,2 | ||
|
Модель калорифера |
КСк 3-11 |
КСк 3-11 |
КП-Ск 3-11 |
|
Количество калориферов |
1 |
2 |
1 |
|
Количество рядов труб в калорифере |
3 |
6 |
3 |
|
Количество ходов в калорифере |
4 |
1 | |
|
Установочная мощность эл./двигателя, кВт |
7,5 | ||
|
Частота вращения эл./двигателя, об./мин. |
1500 | ||
|
Род тока |
Переменный 3-х фазный | ||
|
Частота тока, Гц |
50 |
||
|
Напряжение, В |
380 |
||
|
Масса, кг. |
620 |
800 |
620 |

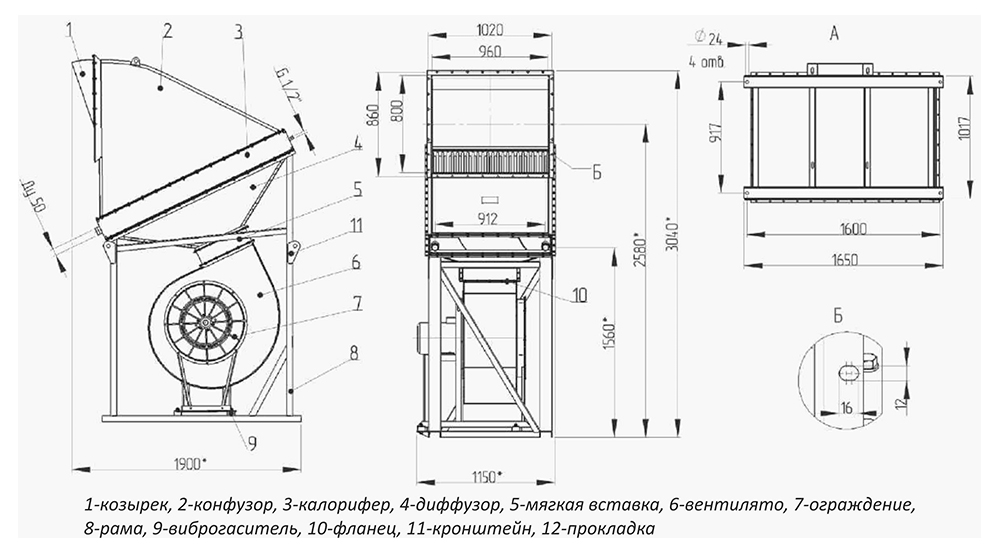

Габаритные и присоединительные размеры (чертеж)
